SDV 초급 강좌 5강: 차량 통신 및 네트워크 아키텍처 🚗🌐

SDV(Software Defined Vehicle) 시대의 핵심은 소프트웨어 중심 구조이지만, 그 기반은 결국 차량 네트워크 아키텍처입니다.

기존 CAN 중심 구조에서 이제는 Ethernet 기반 통합 네트워크로 빠르게 전환되고 있습니다.

이번 강의에서는 CAN, FlexRay, Automotive Ethernet 통합 구조와 TSN(Time-Sensitive Networking)의 개념을 실무 관점에서 살펴보겠습니다.

---

1️⃣ 기존 차량 네트워크의 이해: CAN과 FlexRay 🔧

기존 차량은 CAN이 표준이었습니다.
CAN은 강인하고 비용 효율적이며 실시간 제어에 적합합니다.

FlexRay는 x-by-wire 시스템을 위해 등장했습니다.
하지만 비용과 복잡성 문제로 제한적으로 사용되었습니다.

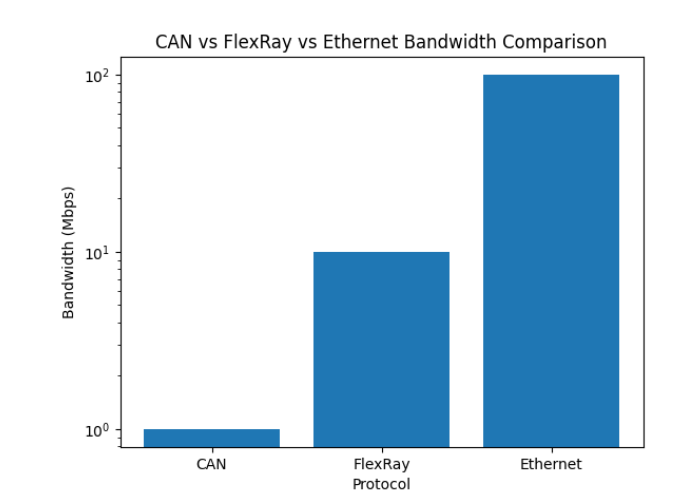

📊 이미지 제안: CAN vs FlexRay vs Ethernet 대역폭 비교 그래프

• CAN: 최대 1Mbps
• FlexRay: 10Mbps
• Automotive Ethernet: 100Mbps~1Gbps 이상

출처: ISO 11898 (CAN), ISO 17458 (FlexRay), IEEE 802.3bw

---

2️⃣ SDV와 Automotive Ethernet 통합 🌍

SDV에서는 ADAS, OTA, 고해상도 센서 데이터가 필수입니다.
CAN으로는 대역폭이 부족합니다.

따라서 Ethernet 기반 백본 구조가 등장했습니다.

• 도메인 컨트롤러 간 고속 통신
• 카메라·레이더 데이터 전송
• OTA 업데이트

이 구조는 차량을 하나의 IP 네트워크로 통합합니다.

---

3️⃣ TSN(Time-Sensitive Networking)의 필요성 ⏱️

Ethernet은 빠르지만, 기본적으로 비결정성(non-deterministic) 특성을 가집니다.
차량 제어에는 결정론적 지연 보장이 필수입니다.

여기서 등장한 기술이 TSN(IEEE 802.1Qbv 등) 입니다.

TSN은 다음을 제공합니다.

• 시간 기반 스케줄링
• 트래픽 우선순위 제어
• 지연 시간 보장

즉, Ethernet 위에서 CAN 수준의 실시간성을 구현하는 기술입니다.

출처: IEEE 802.1 TSN Task Group

---

4️⃣ 실습 예제: 네트워크 구조 설계 사고 💻

실습 시나리오

“ADAS 카메라 데이터와 제동 제어 신호를 같은 네트워크에서 처리해야 한다면?”

해결 전략은 다음과 같습니다.





Backbone: Ethernet + TSN
Control Domain: RTOS 기반 ECU (TSN Time Slot 사용)
Infotainment: Linux 기반 (Best Effort 트래픽)



이처럼 트래픽 분리와 시간 슬롯 설계가 핵심입니다.

---

5️⃣ OEM / Tier 관점 전략 🧭

OEM 🚗
→ Ethernet 기반 통합 아키텍처 표준 정의
→ TSN 적용 정책 수립

Tier1 ⚙️
→ 도메인 컨트롤러 통합 설계 역량 확보
→ 스위치 및 게이트웨이 기술 내재화

Tier2 🔩
→ PHY, 스위치, SoC 레벨 TSN 지원 제품 개발

SDV 시대에는 네트워크가 단순 통신이 아니라 플랫폼 경쟁력이 됩니다.

---

🔍 기술적 근거 및 참고 자료

• ISO 11898 (CAN 표준)
• IEEE 802.3bw (Automotive Ethernet)
• IEEE 802.1Qbv (TSN)
• AUTOSAR Ethernet Stack 문서

---

✅ 이번 강의 핵심 정리 ✨

• SDV는 Ethernet 기반 통합 네트워크로 전환 중입니다.
• CAN은 여전히 로컬 제어에서 중요합니다.
• TSN은 Ethernet의 실시간성 문제를 해결합니다.
• OEM/Tier 모두 네트워크 설계 역량이 핵심 경쟁력입니다.

---
